Синхронные и несинхронные направляющие для ящиков: что лучше для производителей мебели?

Две скрытые направляющие для ящиков могут выглядеть практически одинаково снаружи, но иметь совершенно разную внутреннюю конструкцию.

В одной системе левая и правая направляющие работают независимо друг от друга, а в другой используется механический механизм синхронизации, который координирует движение обеих сторон.

Для узких бытовых ящиков эта разница может быть не слишком заметна. Но по мере увеличения ширины, глубины, нагрузки и частоты использования ящика синхронизация становится более важным фактором.

Для производителей мебели, кухонных гарнитуров и специалистов по оптовым закупкам мебельной фурнитуры выбор между синхронными и несинхронными направляющими может влиять на стабильность монтажа, плавность работы и пользовательский опыт.

Что такое синхронные направляющие для ящиков?

Синхронные направляющие оснащаются механической системой, которая связывает движение левой и правой направляющих.

В зависимости от конструкции конкретной модели для этого могут использоваться:

• зубчатая рейка и шестерня;
• синхронизирующий вал;
• механическая система связи;
• другие конструкции для координации движения.

Основная задача такой системы — обеспечить согласованное движение обеих сторон ящика, чтобы левая и правая направляющие не работали полностью независимо.

Упрощённая схема выглядит следующим образом:

[Левая направляющая] <----> [Механизм синхронизации] <----> [Правая направляющая]

Когда ящик открывается за центральную или немного смещённую относительно центра точку, механическая связь помогает координировать движение двух сторон.

Это особенно важно для широких и тяжёлых ящиков.

Что происходит с несинхронными направляющими?

В несинхронной системе левая и правая направляющие работают независимо.

Такая конструкция вполне подходит для многих стандартных мебельных применений. Особенно это актуально для узких ящиков, при условии правильного монтажа и равномерного распределения нагрузки.

Однако при выборе системы производителям мебели стоит учитывать несколько особенностей.

1. Неравномерное движение

Поскольку левая и правая направляющие работают независимо, небольшие различия в трении, распределении нагрузки, точности монтажа или допусках компонентов могут привести к различиям в движении двух сторон.

В результате одна сторона может перемещаться немного иначе, чем другая.

2. Перекос ящика

Если широкий ящик открывают не за центр фасада, усилие распределяется между двумя направляющими неравномерно.

Это может создавать диагональную нагрузку и вызывать небольшое скручивание или перекос ящика.

В англоязычной технической документации такое явление часто называют drawer racking.

3. Повышенное трение и риск заедания

Если ящик во время движения теряет правильное положение относительно шкафа, сопротивление движению может увеличиваться.

При неправильном монтаже или недостаточном контроле размеров это может привести к более высокому усилию открывания, неравномерному ходу или заеданию.

4. На широких ящиках проблема заметнее

На узком ящике небольшая разница в движении двух сторон может практически не ощущаться.

Но по мере увеличения ширины расстояние между двумя направляющими также увеличивается. Поэтому небольшие различия в движении могут сильнее влиять на геометрию и стабильность ящика.

Именно поэтому синхронизация становится особенно актуальной для широких ящиков.

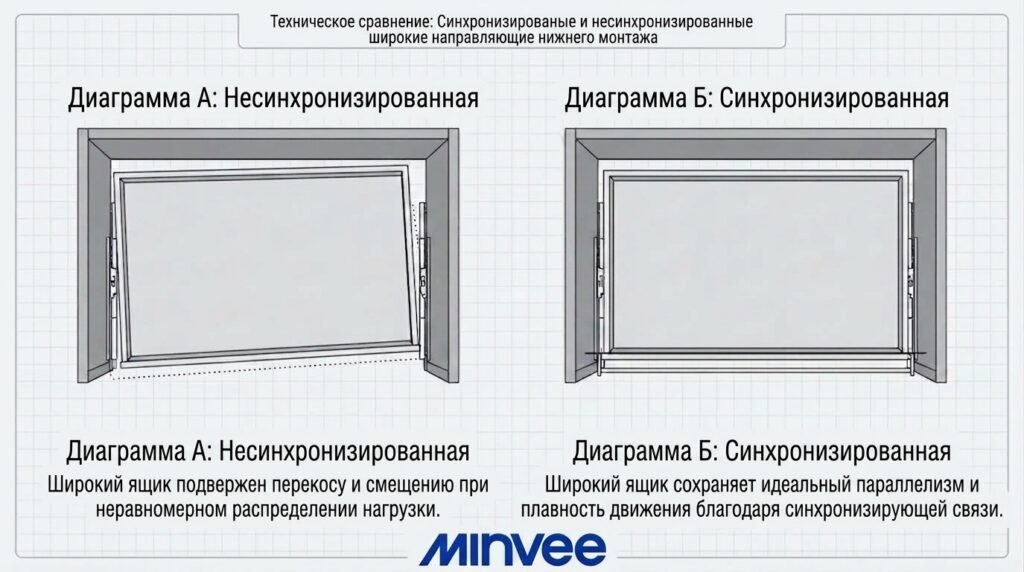

Почему синхронизация особенно важна для широких ящиков?

Представим кухонный ящик шириной 900 мм, который пользователь открывает, потянув за ручку ближе к правой стороне.

В несинхронной системе правая сторона получает большую часть начального усилия. Если сопротивление движения слева и справа отличается, это может увеличить тенденцию ящика к диагональному перекосу или скручиванию.

В синхронной системе механическая связь координирует движение обеих сторон.

В результате движение слева направо становится более согласованным, а управление широким ящиком во время открывания и закрывания улучшается.

Однако синхронизация не заменяет правильный монтаж.

Корпус шкафа должен быть установлен ровно, размеры ящика должны соответствовать требованиям направляющих, а монтаж необходимо выполнять в соответствии с техническим чертежом производителя.

Задача синхронизации заключается не в исправлении ошибок монтажа, а в механической координации движения двух направляющих.

Синхронные и несинхронные направляющие: сравнение

Важно: синхронизация не компенсирует перекошенный корпус, неправильные размеры ящика или ошибки монтажа. Основная функция механизма — координировать движение левой и правой направляющих.

Улучшает ли синхронизация работу системы Soft Close?

Синхронизация и механизм плавного закрывания решают две разные технические задачи.

Синхронизация

Координирует движение левой и правой направляющих.

Её основная функция — обеспечить более согласованное движение обеих сторон ящика.

Гидравлический Soft Close

Контролирует скорость закрывания ящика.

Гидравлический механизм регулирует заключительную фазу закрывания и помогает предотвратить резкий удар фасада о корпус.

При объединении двух механизмов получается комбинация:

Синхронизированное движение + контролируемое закрывание

Для премиальной мебели такая комбинация может улучшить как функциональность, так и субъективное ощущение качества при использовании ящика.

Когда производителям мебели стоит выбирать синхронные скрытые направляющие?

Синхронные направляющие скрытого монтажа особенно стоит рассматривать для следующих применений:

• Широкие кухонные ящики, особенно для кастрюль и сковород
• Глубокие ящики для хранения и pantry-системы
• Премиальные и кухни по индивидуальному проекту
• Коммерческая мебель с высокой частотой ежедневного использования
• Широкие ящики, где стабильность движения особенно заметна
• Проекты, в которых важны плавность хода и высокое качество пользовательского опыта

Несинхронные направляющие при этом остаются практичным решением для:

• Узких ящиков в ванной комнате
• Ящиков прикроватных тумб
• Стандартной бытовой мебели
• Бюджетных модульных мебельных серий
• Применений с ограниченными шириной и нагрузкой ящика

Выбор должен основываться на ширине и глубине ящика, нагрузке, конструкции корпуса, способе монтажа и целевом ценовом сегменте мебели.

Что покупателю проверить перед заказом?

При оптовой закупке направляющих скрытого монтажа недостаточно просто спросить поставщика, являются ли они «синхронными».

Необходимо оценивать всю систему.

1. Динамическая нагрузка

Проверьте рабочую грузоподъёмность направляющих в процессе движения ящика.

Например, для конкретной модели производитель может указывать динамическую нагрузку 30 кг.

Важно различать статическую и динамическую нагрузку.

2. Тип выдвижения

Уточните конструкцию направляющих:

• частичное выдвижение;
• полное выдвижение;
• трёхсекционное полное выдвижение.

Для глубоких кухонных и хозяйственных ящиков трёхсекционное полное выдвижение обеспечивает более удобный доступ к задней части ящика.

3. Механизм синхронизации

Спросите поставщика, каким образом реализована синхронизация.

В зависимости от конструкции это может быть:

• зубчатая рейка и шестерня;
• синхронизирующий вал;
• механическая система связи;
• другая конструкция согласованного движения.

Не стоит оценивать продукт только по слову «synchronized» в описании. Если синхронизация имеет значение для проекта, запросите технический чертёж или информацию о конструкции механизма.

4. Доступные длины

Проверьте, может ли поставщик предоставить необходимые номинальные длины для вашей производственной программы.

Например, определённая серия может выпускаться в диапазоне примерно 250–550 мм.

5. Монтажная документация

Запросите технические чертежи с указанием:

• внутреннего размера корпуса;
• расчёта ширины ящика;
• необходимой глубины ящика;
• размеров нижней выборки;
• монтажных отверстий и позиций;
• рекомендуемых монтажных допусков.

Эти данные особенно важны при интеграции скрытых направляющих в производство с ЧПУ или стандартизированные мебельные системы.

6. Возможности регулировки

Для серийного производства встроенная регулировка может значительно упростить финальное выравнивание фасадов.

Система 3D-регулировки в зависимости от конструкции может позволять корректировать:

• высоту;
• боковое положение;
• глубину.

Это помогает монтажникам быстрее выполнять финальную настройку ящика без постоянного демонтажа направляющих.

7. Ресурс и циклические испытания

Запросите информацию о тестировании направляющих с учётом предполагаемой нагрузки и условий эксплуатации.

Например, конкретная модель может быть протестирована на 50 000 циклов открывания и закрывания.

Однако сравнивать только количество циклов недостаточно. Также необходимо учитывать нагрузку, методику испытаний и условия тестирования.

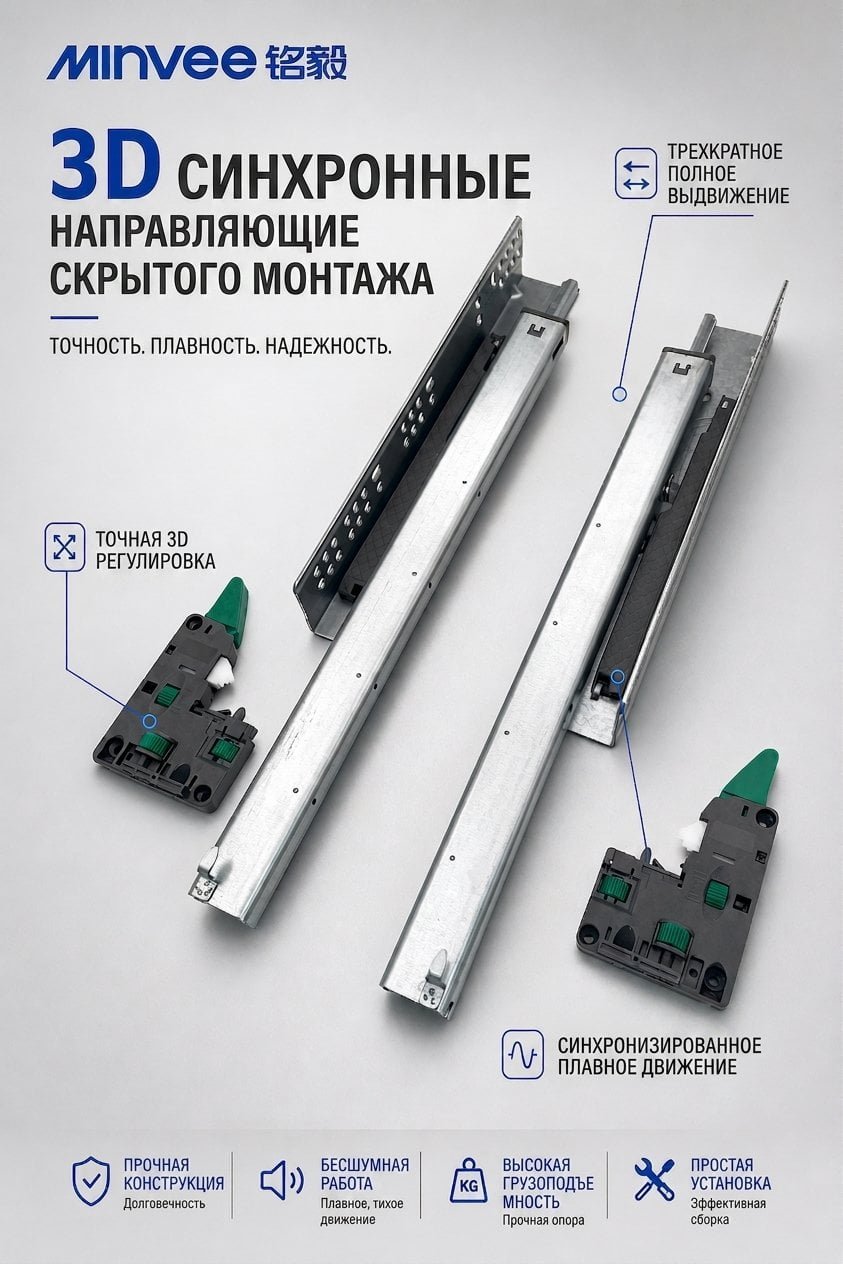

Синхронные скрытые направляющие MINVEE для серийного производства

Для производителей мебели, которым необходимы скрытый монтаж, согласованное движение и плавное закрывание, трёхсекционные синхронные направляющие MINVEE объединяют несколько функций в одной системе:

• Длины 250–550 мм
• Динамическая нагрузка 30 кг
• Трёхсекционное полное выдвижение
• Механическая синхронизация
• Встроенный гидравлический Soft Close
• 3D-регулировка
• Механизм быстрого снятия ящика
• Испытания на 50 000 циклов
• OEM/ODM для оптовых и серийных заказов

Такая система предназначена для применений, где важны скрытый монтаж, плавность движения, стабильность ящика и повторяемость сборки в серийном производстве.

Вывод: стоит ли выбирать синхронные направляющие?

Нельзя сказать, что синхронные направляющие являются лучшим решением абсолютно для каждого ящика.

Для узких и бюджетных ящиков правильно установленные несинхронные направляющие могут обеспечивать достаточную производительность.

Однако для широких, глубоких, тяжёлых или премиальных ящиков синхронизация может дать заметное преимущество.

Механическая связь координирует движение левой и правой направляющих и помогает уменьшить влияние неравномерного движения.

Поэтому производителям мебели при выборе направляющих не стоит ориентироваться только на цену за комплект.

Необходимо учитывать:

Ширина ящика + нагрузка + частота использования + процесс монтажа + требования к пользовательскому опыту

Чем выше эти требования, тем более актуальным становится использование синхронных направляющих скрытого монтажа.
