Шариковые или скрытые направляющие для ящиков: что выбрать?

Для производителя мебели выбор направляющих для ящиков — это не просто вопрос внешнего вида.

Тип направляющей влияет на конструкцию ящика, монтажные размеры, требования к точности производства, стоимость сборки и конечную себестоимость мебели.

На российском рынке наиболее распространены два решения:

• шариковые направляющие бокового монтажа;
• скрытые направляющие (undermount), устанавливаемые под ящиком.

Оба варианта имеют свои преимущества. Поэтому при оптовой закупке лучше сравнивать их не только по цене за комплект, но и по тому, насколько хорошо они подходят к вашей конструкции мебели и производственному процессу.

Короткий ответ: какие направляющие выбрать?

Если для мебели важны простота монтажа, доступная цена, широкий выбор размеров и нагрузок, шариковые направляющие обычно являются более практичным решением.

Если приоритетом являются скрытый монтаж, премиальный внешний вид, плавное закрывание и возможность регулировки фасада, стоит рассматривать скрытые направляющие.

Универсально лучшего варианта нет.

Для мебельного производства выбор зависит от:

• конструкции ящика;
• требуемой нагрузки;
• способа монтажа;
• точности изготовления;
• оборудования производства;
• целевого ценового сегмента;
• требований конечного рынка.

Шариковые направляющие для ящиков

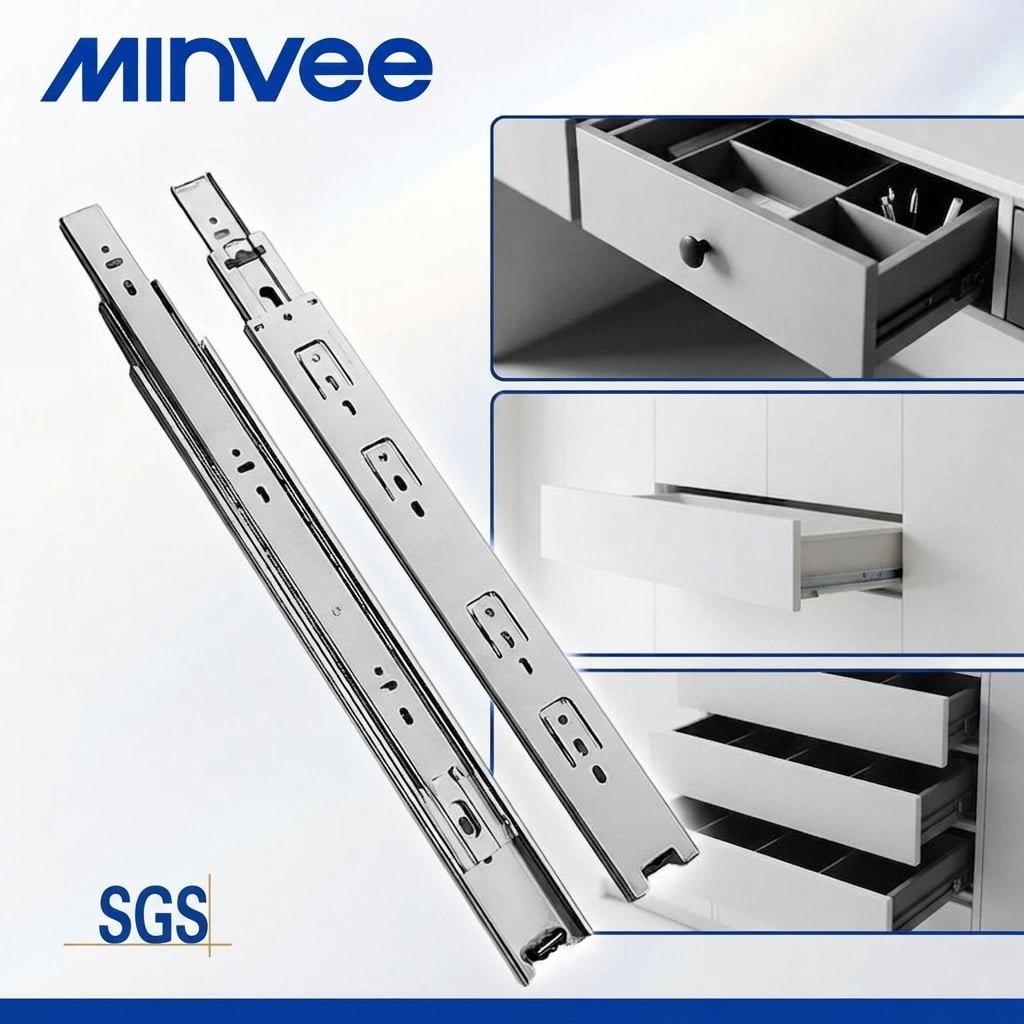

Шариковые направляющие используют телескопическую систему с металлическими шариками между секциями.

Наиболее распространённый вариант — трёхсекционные направляющие полного выдвижения.

Они широко применяются в:

• кухонной мебели;
• офисной мебели;
• шкафах;
• гардеробных;
• корпусной мебели;
• торговом оборудовании;
• различных коммерческих конструкциях.

Основное преимущество — простота

Боковые шариковые направляющие относительно легко установить.

В большинстве стандартных конструкций не требуется специальная обработка нижней части ящика. Монтаж выполняется непосредственно к боковинам ящика и корпуса.

Для серийного производства это может быть существенным преимуществом.

Если мебель производится большими партиями, простая и повторяемая операция монтажа помогает снизить требования к дополнительной обработке ящиков.

Сколько места требуется для шариковых направляющих?

Для стандартных боковых направляющих шириной около 45 мм часто используется боковой зазор примерно 12,7 мм с каждой стороны.

То есть при расчёте ширины ящика необходимо учитывать:

ширина корпуса → боковые зазоры → ширина ящика

Однако 12,7 мм нельзя автоматически применять ко всем моделям.

Фактический монтажный зазор необходимо проверять по техническому чертежу конкретной направляющей.

Это особенно важно при автоматизированном производстве.

Даже небольшое отклонение от требуемого зазора может привести к:

• тугому ходу;
• увеличению люфта;
• перекосу;
• повышенному шуму;
• преждевременному износу.

Какие нагрузки доступны у шариковых направляющих?

Нагрузка зависит от конструкции конкретной модели.

В стандартном сегменте часто встречаются направляющие с номинальной нагрузкой около:

• 30–35 кг — для стандартной мебели;
• 40–45 кг — для более требовательных применений;
• 50 кг и выше — для усиленных конструкций.

При этом нельзя определять реальную прочность только по толщине металла.

На рабочую нагрузку влияют:

• толщина стали;
• профиль направляющей;
• количество и размер шариков;
• конструкция сепаратора;
• способ монтажа;
• длина направляющей;
• условия испытаний.

Поэтому при оптовой закупке следует запрашивать номинальную нагрузку именно конкретной модели, а не ориентироваться только на рекламное обозначение «heavy duty».

Преимущества шариковых направляющих

Простая установка

Боковой монтаж хорошо подходит для стандартных мебельных конструкций и серийного производства.

Широкий выбор размеров

Обычно доступны различные длины — например:

• 250 мм;
• 300 мм;
• 350 мм;
• 400 мм;
• 450 мм;
• 500 мм;
• 550 мм;
• 600 мм.

Фактический размерный ряд зависит от модели производителя.

Разные варианты нагрузки

Можно подобрать стандартные и усиленные версии в зависимости от назначения мебели.

Более низкая стоимость

Для массового производства стандартные шариковые направляющие часто являются более экономичным решением, особенно если конструкция мебели не требует скрытого монтажа.

Скрытые направляющие для ящиков

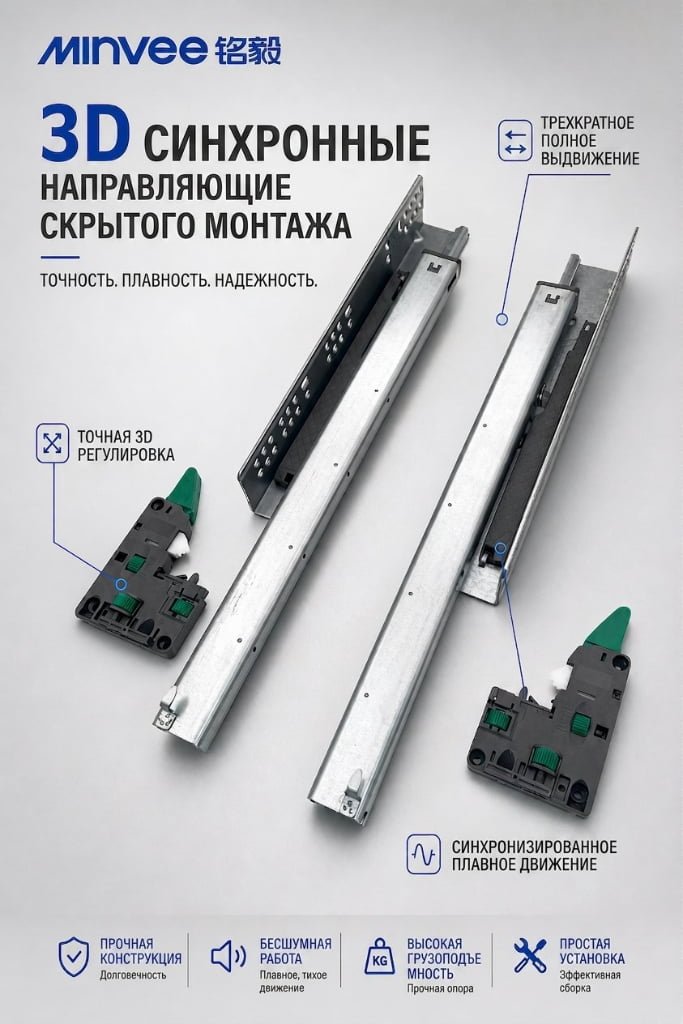

Скрытые направляющие устанавливаются под ящиком и практически не видны после монтажа.

Именно поэтому они часто используются в:

• премиальных кухнях;
• современной корпусной мебели;
• мебели для ванных комнат;
• гардеробных;
• дорогих индивидуальных проектах;
• мебельных системах с минималистичным дизайном.

В моделях с доводчиком механизм soft-close также интегрируется в систему направляющей.

Некоторые современные модели дополнительно оснащаются 3D-регулировкой фасада.

Главное преимущество скрытых направляющих — внешний вид

После открытия ящика боковые металлические направляющие практически не видны.

Это позволяет сохранить более чистый внешний вид мебели.

Для производителя мебели это особенно важно, когда:

• фурнитура является частью дизайна;
• мебель относится к среднему или премиальному сегменту;
• заказчик ожидает скрытую фурнитуру;
• используется современная минималистичная конструкция.

Но за более аккуратный внешний вид приходится платить повышенными требованиями к точности.

Почему скрытые направляющие требуют более точного производства?

В отличие от стандартной боковой направляющей, скрытая система обычно требует специальной подготовки ящика.

В зависимости от модели могут потребоваться:

• нижняя выборка;
• определённое положение дна ящика;
• задний технологический зазор;
• специальные отверстия;
• посадочные места для фиксаторов;
• точное расстояние между боковинами.

Поэтому перед запуском серийного производства необходимо получить чертёж направляющей.

Не стоит рассчитывать размеры ящика только по фотографии товара или общей информации в каталоге.

Почему монтажные отверстия имеют значение?

Для производителя мебели расположение монтажных отверстий может быть критически важным.

Если новая направляющая не соответствует существующей системе сверления, могут потребоваться:

• изменение CNC-программы;
• дополнительная присадка;
• изменение конструкции ящика;
• пересверливание деталей;
• дополнительная ручная работа.

При больших объёмах даже небольшое изменение производственного процесса может привести к существенным дополнительным затратам.

Поэтому перед закупкой желательно проверить:

чертёж направляющей → монтажные отверстия → размеры ящика → положение дна → задний зазор

Если мебель уже производится серийно, полезно предоставить поставщику существующий чертёж или образец используемой направляющей.

Скрытые направляющие с доводчиком и регулировкой

Современные скрытые направляющие часто объединяют несколько функций.

Soft-close

Гидравлический доводчик замедляет движение ящика в конце закрывания.

Это позволяет получить:

• более плавное закрывание;
• меньше шума;
• более качественное ощущение при использовании;
• дополнительную ценность для мебели премиального сегмента.

3D-регулировка

Некоторые модели оснащаются регулируемыми фиксаторами.

В зависимости от конструкции можно корректировать:

• положение фасада по высоте;
• боковое положение;
• глубину.

Это особенно удобно при установке мебели, поскольку небольшие отклонения можно компенсировать непосредственно после монтажа.

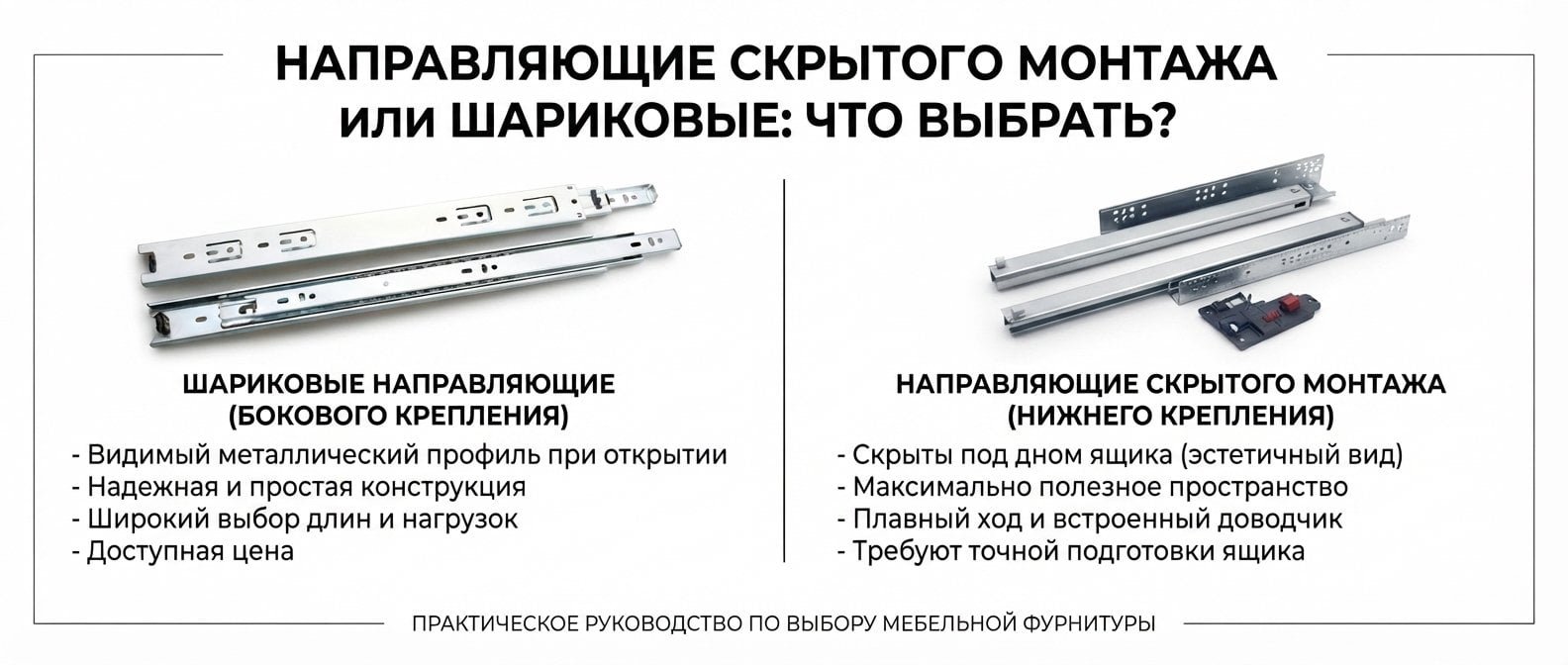

Шариковые или скрытые: сравнение

Что выбрать для кухонной мебели?

Здесь всё зависит от позиционирования продукта.

Стандартная кухонная мебель

Если основными требованиями являются:

• доступная цена;
• простая сборка;
• стандартная конструкция;
• широкая доступность размеров,

шариковые направляющие могут быть наиболее рациональным выбором.

Премиальная кухня

Если покупатель ожидает:

• скрытую фурнитуру;
• soft-close;
• плавное движение;
• регулировку фасада;
• более дорогой внешний вид,

скрытые направляющие обычно имеют преимущество.

Что выбрать для мебели для ванной комнаты?

Для ванной комнаты нельзя выбирать направляющие только по типу монтажа.

Основной вопрос — коррозионная стойкость.

И шариковые, и скрытые направляющие могут использоваться во влажных помещениях при наличии подходящей защиты.

При выборе следует проверить:

• материал стали;
• тип покрытия;
• качество гальванического покрытия;
• результаты испытаний на коррозию;
• предполагаемые условия эксплуатации.

Для влажного или прибрежного рынка поверхность и антикоррозионная защита могут быть не менее важны, чем сама конструкция направляющей.

Что выбрать для тяжёлых ящиков?

Не стоит автоматически считать скрытые или шариковые направляющие более прочными.

Для тяжёлого ящика необходимо сравнивать конкретные модели.

Проверьте:

1. Номинальную нагрузку.
2. Толщину стали.
3. Профиль направляющей.
4. Конструкцию шарикового механизма.
5. Способ крепления.
6. Длину направляющей.
7. Условия испытаний.

Например, стандартная направляющая на 35 кг и усиленная модель на 50 кг — это разные продукты независимо от того, устанавливаются они сбоку или под ящиком.

Что важнее при автоматизированном мебельном производстве?

Для мебельных фабрик с CNC и автоматизированной присадкой вопрос совместимости становится ещё более важным.

Перед заказом новой модели желательно проверить:

Для шариковых направляющих

• ширину бокового зазора;
• расположение монтажных отверстий;
• длину;
• положение креплений;
• размеры ящика.

Для скрытых направляющих

• положение нижней выборки;
• глубину ящика;
• задний зазор;
• монтажные отверстия;
• положение фиксаторов;
• ширину ящика;
• положение дна.

Если эти параметры отличаются от существующей системы, новая фурнитура может потребовать изменения производственной программы.

Поэтому хороший поставщик должен быть готов предоставить технический чертёж до размещения массового заказа.

Что проверить перед оптовой закупкой?

Перед заказом рекомендуется пройти несколько этапов.

Шаг 1. Отправьте поставщику технические требования

Укажите:

• тип мебели;
• размеры ящика;
• требуемую длину;
• нагрузку;
• тип выдвижения;
• требования к доводчику;
• предполагаемый объём.

Шаг 2. Получите технический чертёж

Проверьте:

• размеры;
• монтажные отверстия;
• зазоры;
• требования к ящику;
• способ установки.

Шаг 3. Закажите образцы

Не рекомендуется сразу переходить к крупной партии, если модель ранее не использовалась в вашей мебели.

Установите образец в реальный или производственный аналогичный ящик.

Шаг 4. Проверьте работу

Оцените:

• плавность движения;
• полный ход;
• работу доводчика;
• боковой люфт;
• уровень шума;
• работу под нагрузкой;
• удобство монтажа.

Шаг 5. Только после этого согласуйте массовую поставку

После успешного тестирования необходимо зафиксировать:

• модель;
• длину;
• нагрузку;
• материал;
• покрытие;
• упаковку;
• количество;
• MOQ;
• сроки производства.

Это снижает риск того, что массовая партия будет отличаться от протестированного образца.

Что спросить у китайского производителя?

Если вы закупаете направляющие для российского мебельного производства или оптовой дистрибуции, можно сразу запросить:

По продукции

• Какие длины доступны?
• Какая номинальная нагрузка?
• Какой тип выдвижения?
• Есть ли soft-close?
• Есть ли 3D-регулировка?

По монтажу

• Какой требуется боковой зазор?
• Какие монтажные отверстия используются?
• Можете ли вы предоставить технический чертёж?
• Каковы требования к размерам ящика?
• Требуется ли специальная обработка ящика?

По качеству

• Сколько циклов прошла модель?
• Как проводилось испытание нагрузки?
• Есть ли испытания на коррозию?
• Как контролируется стабильность между партиями?

По закупке

• Какой MOQ на размер?
• Можно ли смешивать разные длины?
• Можно ли объединить несколько моделей в одной поставке?
• Какой стандартный срок производства?
• Возможна ли OEM-упаковка?

Для профессионального покупателя ответы на эти вопросы часто дают больше информации, чем обычный каталог.

Шариковые или скрытые направляющие: итог

Если ваша главная задача — снизить стоимость, упростить монтаж и обеспечить широкий выбор размеров, шариковые направляющие остаются практичным решением для массовой мебели.

Если важнее скрытый монтаж, soft-close, регулировка и премиальный внешний вид, стоит рассматривать скрытые направляющие.

Но при оптовой закупке нельзя выбирать только по типу конструкции.

Нужно сопоставить:

направляющая → конструкция ящика → производственный процесс → монтаж → нагрузка → стоимость → требования конечного рынка.

Именно поэтому перед массовым заказом мы рекомендуем сначала проверить технический чертёж и установить образец на вашей реальной конструкции.

Как MINVEE помогает российским покупателям

MINVEE поставляет шариковые и скрытые направляющие для ящиков производителям мебели, дистрибьюторам и импортёрам.

Мы можем помочь с:

• подбором подходящей модели;
• проверкой размеров ящика;
• техническими чертежами;
• монтажными параметрами;
• проверкой расположения отверстий;
• образцами перед массовым заказом;
• OEM-упаковкой;
• смешанными оптовыми поставками;
• технической консультацией по продукции.

Если вы уже используете определённую модель направляющей, отправьте нам фотографию, технический чертёж или образец.

Мы можем сначала проверить основные монтажные параметры и подобрать совместимое решение.

→ Свяжитесь с MINVEE для подбора направляющих и получения технических характеристик.
