Para muitos fabricantes de móveis e compradores de ferragens, escolher o braço correto da dobradiça é apenas metade do processo.
O verdadeiro problema normalmente aparece durante a instalação: portas desalinhadas, folgas irregulares e dificuldade para ajustar a cobertura corretamente.
Em muitos casos, o problema não está na dobradiça.
Está na altura da base.
Entender como as bases de 3mm, 7mm e 12mm afetam a cobertura da porta e o alinhamento do móvel é essencial para fábricas de móveis planejados, fabricantes OEM e distribuidores de ferragens que desejam evitar retrabalho e problemas de montagem.
Neste guia, vamos explicar de forma prática como funciona a altura da base da dobradiça e quando utilizar cada opção.
O Que É a Altura da Base da Dobradiça?
A altura da base da dobradiça (normalmente identificada como H=3mm, H=7mm ou H=12mm) corresponde à altura da chapa/base fixada na lateral do gabinete.
Essa pequena diferença altera diretamente:
- A cobertura da porta
- O alinhamento das portas
- O espaço entre portas
- A abertura da dobradiça
Mesmo usando a mesma dobradiça, trocar a altura da base muda completamente a posição final da porta.
Por isso, escolher a base errada pode gerar:
- Portas desalinhadas
- Diferenças visuais entre módulos
- Ajustes demorados na instalação
- Aumento de custos de mão de obra

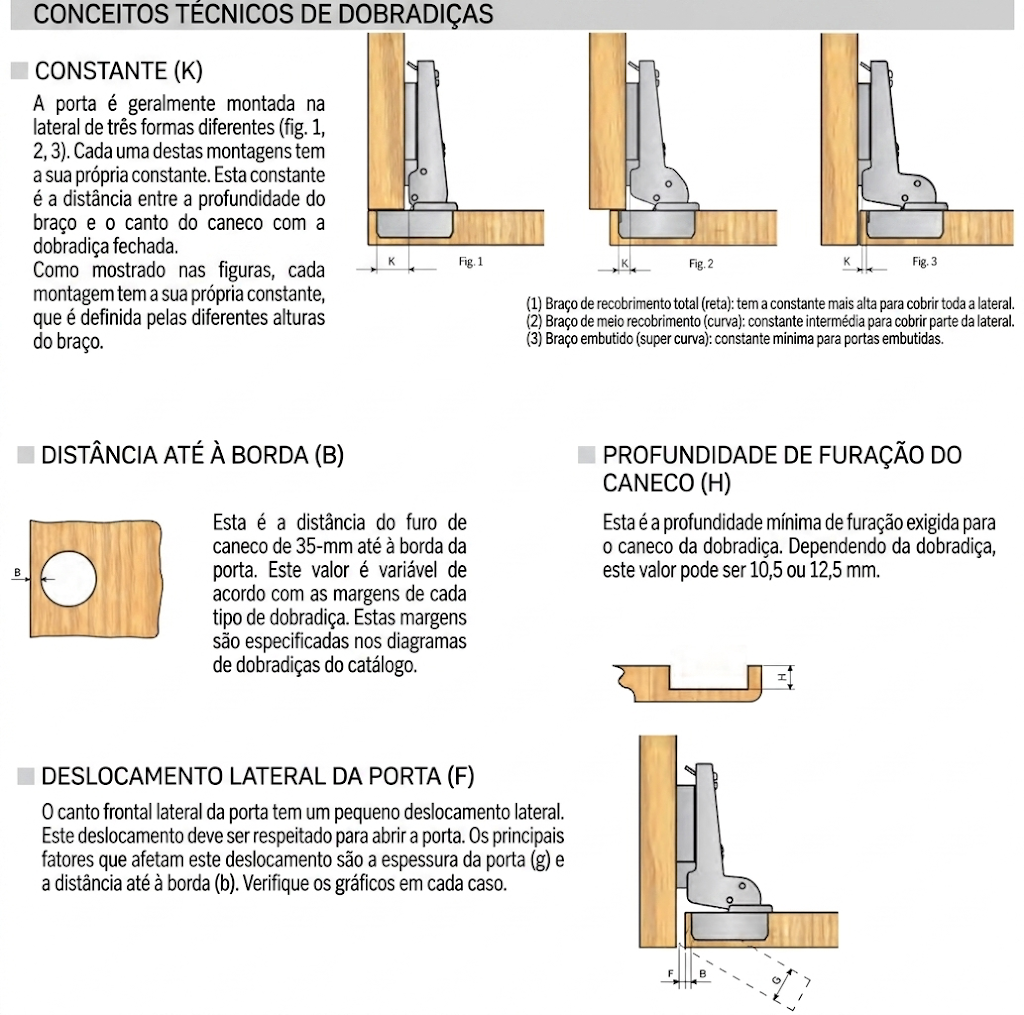

Como a Altura da Base Afeta a Cobertura da Porta
Nas dobradiças caneco, a altura da base está diretamente ligada à cobertura da porta.
A relação pode ser simplificada da seguinte forma:
Onde:
- HH = Altura da base
- CC = Distância da furação do caneco
- DD = Cobertura da porta
- KK = Valor constante da dobradiça
Na prática:
- Quanto menor a base, maior será a cobertura da porta.
- Quanto maior a base, menor será a cobertura e maior será o espaço livre.
Por isso, trocar de uma base 3mm para uma base 12mm pode alterar totalmente o alinhamento do armário.

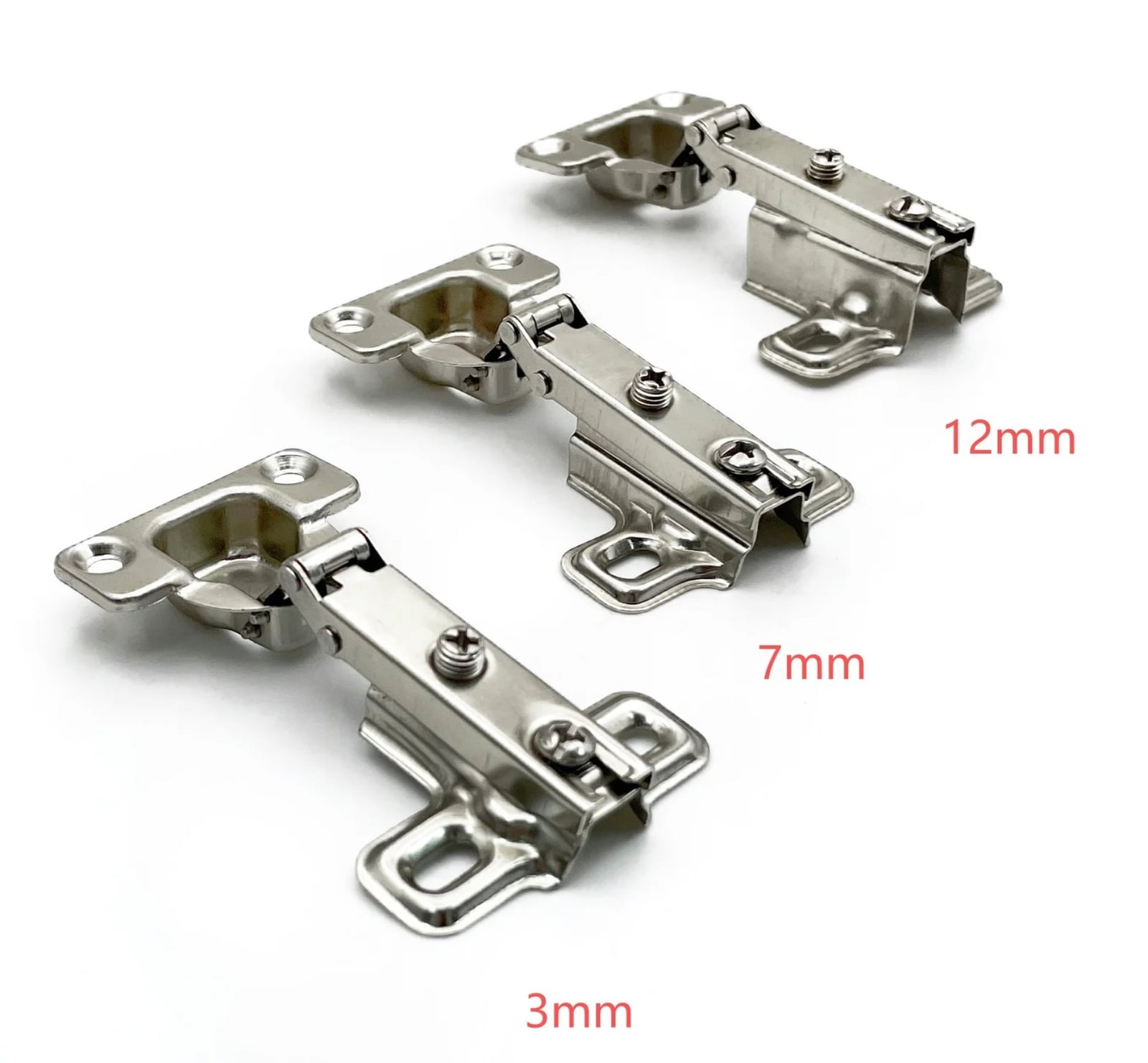

Quando Usar Bases de 3mm, 7mm e 12mm
Base H=3mm: O Padrão Mais Utilizado
A base de 3mm é a mais comum na indústria moveleira.
É amplamente utilizada em:
- Cozinhas planejadas
- Guarda-roupas
- Banheiros
- Móveis residenciais em geral
Aplicações típicas:
- Laterais de 15mm a 18mm
- Portas de cobertura total
- Dobradiças reta (braço reto)
Vantagens:
- Fácil instalação
- Alta compatibilidade
- Ideal para produção em massa
- Menor complexidade de estoque
Para a maioria dos projetos padrão, a base 3mm continua sendo a solução mais versátil.
Base H=7mm: Ajuste Intermediário
A base de 7mm é utilizada quando existe necessidade de maior controle sobre o alinhamento e a folga entre portas.
Aplicações comuns:
- Portas meia cobertura
- Móveis com divisória compartilhada
- Cozinhas compactas
- Estruturas modulares
Comparada à base 3mm, ela reduz ligeiramente a cobertura e oferece mais margem de ajuste.
Vantagens:
- Melhor controle das folgas
- Evita colisão entre portas
- Facilita alinhamento em projetos especiais
- Ideal para móveis planejados compactos
Muitas fábricas utilizam bases 7mm para simplificar ajustes em projetos de exportação.
Base H=12mm: Soluções Especiais e Portas Embutidas
A base de 12mm é usada principalmente em aplicações especiais que exigem maior espaço de abertura.
Aplicações típicas:
- Portas embutidas (Inset)
- Armários de canto
- Portas espessas
- Estruturas decorativas
- Dobradiças angulares
Vantagens:
- Maior espaço livre na abertura
- Evita contato com perfis laterais
- Melhor para portas pesadas
- Ideal para móveis personalizados
Esse tipo de base é muito utilizado em projetos onde sistemas convencionais não oferecem espaço suficiente.
Guia Rápido de Seleção
| Estrutura do Móvel | Altura Recomendada | Tipo de Dobradiça |
|---|---|---|
| Cobertura Total | 3mm | Braço Reto |
| Meia Cobertura | 7mm | Braço Curvo |
| Porta Embutida | 12mm | Super Curva |
| Armários de Canto | 12mm | Dobradiça Angular |
| Móveis Compactos | 7mm | Mini Dobradiça 26mm |
Por Que a Escolha da Base É Tão Importante na Produção?
Em produção industrial, a altura da base influencia diretamente:
- Tempo de montagem
- Padronização dos móveis
- Ajustes finais
- Eficiência da linha de produção
Quando a base correta é escolhida desde o início:
- O alinhamento fica mais rápido
- A instalação exige menos regulagem manual
- Os móveis ficam mais consistentes
- O risco de retrabalho diminui
Para fabricantes OEM e grandes projetos de exportação, isso representa economia real de tempo e mão de obra.
Mini Dobradiças 26mm e Diferentes Alturas de Base
Em móveis compactos — especialmente armários de banheiro, móveis para motorhome e estruturas estreitas — as mini dobradiças de 26mm costumam ser combinadas com diferentes alturas de base para otimizar a cobertura e o espaço interno.
Comparadas às dobradiças tradicionais de 35mm, as mini dobradiças oferecem:
- Furação menor
- Melhor adaptação para portas finas
- Mais flexibilidade de instalação
- Melhor aproveitamento em espaços reduzidos
Por isso, muitos fabricantes combinam:
- Dobradiças 26mm
- Bases 3mm / 7mm / 12mm
- Estruturas compactas
para alcançar melhor alinhamento sem comprometer a resistência da porta.
Problemas Comuns Causados Pela Base Errada
Folgas Irregulares
Normalmente causadas por:
- Altura incorreta da base
- Erro no cálculo da cobertura
- Mistura de bases diferentes no mesmo projeto
Colisão Entre Portas
Ocorre quando:
- A cobertura é excessiva
- O espaço de abertura é insuficiente
- Portas espessas usam bases baixas
Excesso de Ajustes na Instalação
Quando os instaladores precisam regular constantemente as dobradiças, geralmente a escolha inicial da base estava incorreta.
Conclusão
A altura da base da dobradiça parece um detalhe pequeno, mas influencia diretamente o alinhamento das portas, a eficiência da instalação e a qualidade final do móvel.
Escolher entre bases de 3mm, 7mm ou 12mm depende de fatores como:
- Estrutura do armário
- Cobertura desejada
- Espessura do painel
- Espaço de abertura necessário
Como fabricante OEM de ferragens para móveis, fornecemos diferentes configurações de bases para:
- Dobradiças caneco
- Mini dobradiças 26mm
- Sistemas soft close
- Dobradiças especiais para canto
→ Precisa ajuda para escolher a configuração correta?
Envie o desenho técnico ou especificações do seu projeto, e nossa equipe pode recomendar a combinação ideal de dobradiça e base para sua produção.
